Erro Alta Tensão CA

Problema de instalação na parte CA

Pode observar no monitoramento que quando o inversor não funciona com a baixa geração, a tensão CA é basicamente cerca de 220v, mas quando a potência do inversor subir muito, a tensão CA aumenta demais, o aumento da tensão CA deve ser causado pelo alto valor de resistência da parte CA.

De acordo com a lei de Ohm, U = I x R, quando houver algum fator que provoque o aumento de R na parte da instalação CA, a tensão CA aumentará.

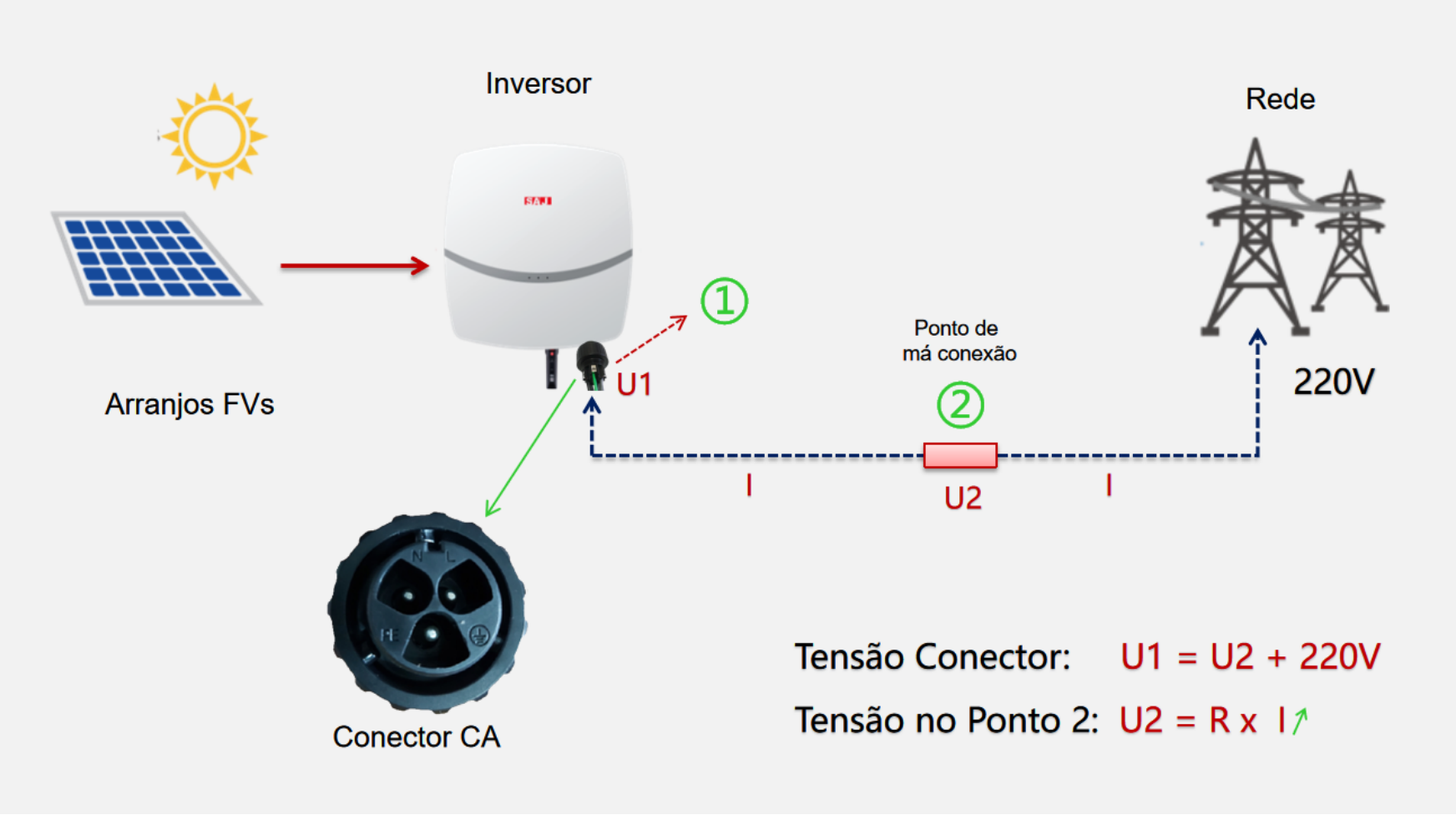

Em geral a tensão CA da rede é estável(220v) , caso tiver a conexão não firme na parte CA(cabo fino/longo demais, ou qualquer outro fator que pode contribuir para a alta resistência de circuito CA), a tensão no conector de inversor: U1 = U2 + 220V, quando a corrente(I) de injeção na rede aumentar, a tensão no ponto 2 aumenta.

Conclusão:

A má conexão, cabo CA fino ou longo demais ou qualquer outro fator que cause um ponto com a alta resistência no circuito CA, causará a tensão alta no conector de inversor, porém quando desligar o inversor para medir a tensão no conector CA do inversor(U1), no multímetro só mostra que a tensão CA é apenas 220v , parece que está tudo normal com a tensão na instalação, entretanto a realidade não é o que você vê, para uma boa instalação geralmente a resistência nos circuitos CA está baixa, a tensão CA não varia muito de acordo com a geração do inversor.

Os fatores que fazem com que o valor da resistência do circuito CA aumente são:

1 A bitola de cabo(mm²) não adequada para a instalação.

2 O cabo é muito longo, fazendo com que a resistência do cabo aumente.

3 Existe a conexão não firme da parte CA, ou má conexão no conector CA do inversor, ou alguns parafusos não bem apertados.

Se a capacidade do transformador não for suficiente(caso existir transformador instalado), a tensão CA aumentará quando o inversor funcionar com a alta potência.

É necessário verificar cuidadosamente cada cabo, cada parafuso na parte CA. Se quiser que ajudemos a analisar o motivo do problema, precisa nos enviar mais informações da instalação, envie os vídeos e as fotos de checagem da instalação na parta CA, mais detalhado, melhor.
